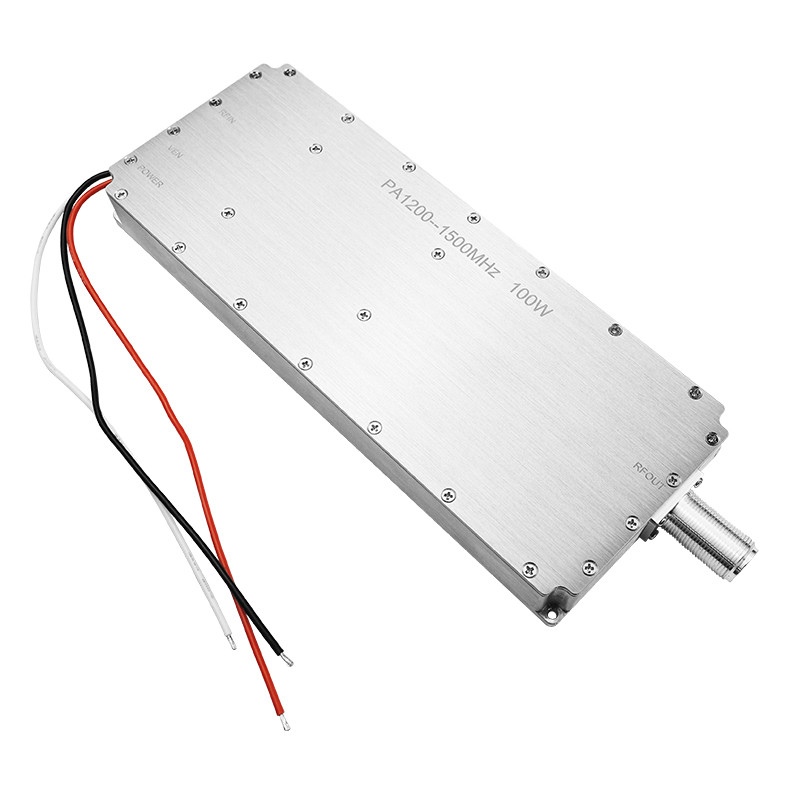

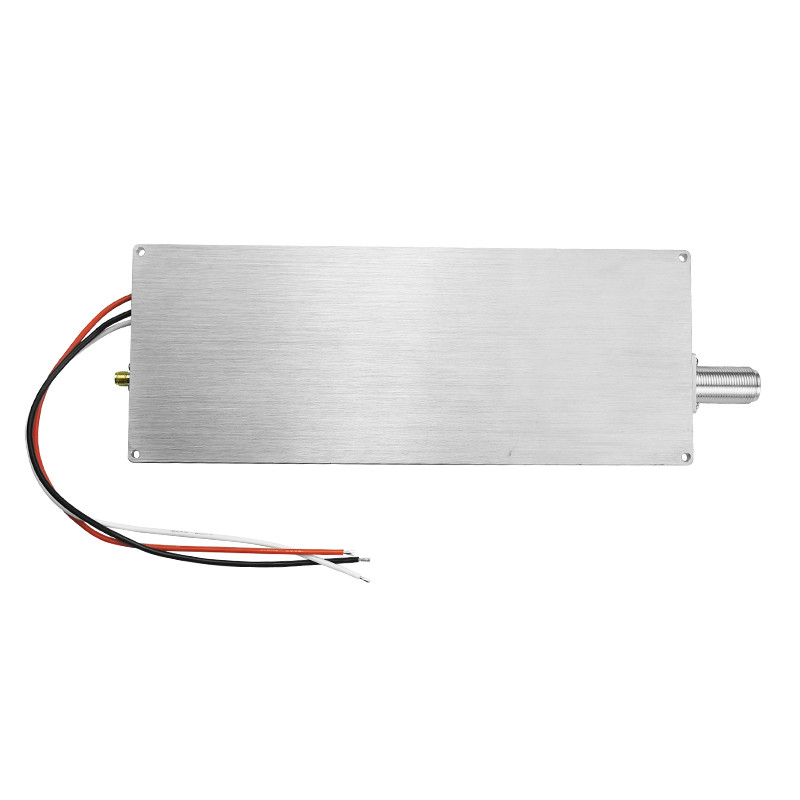

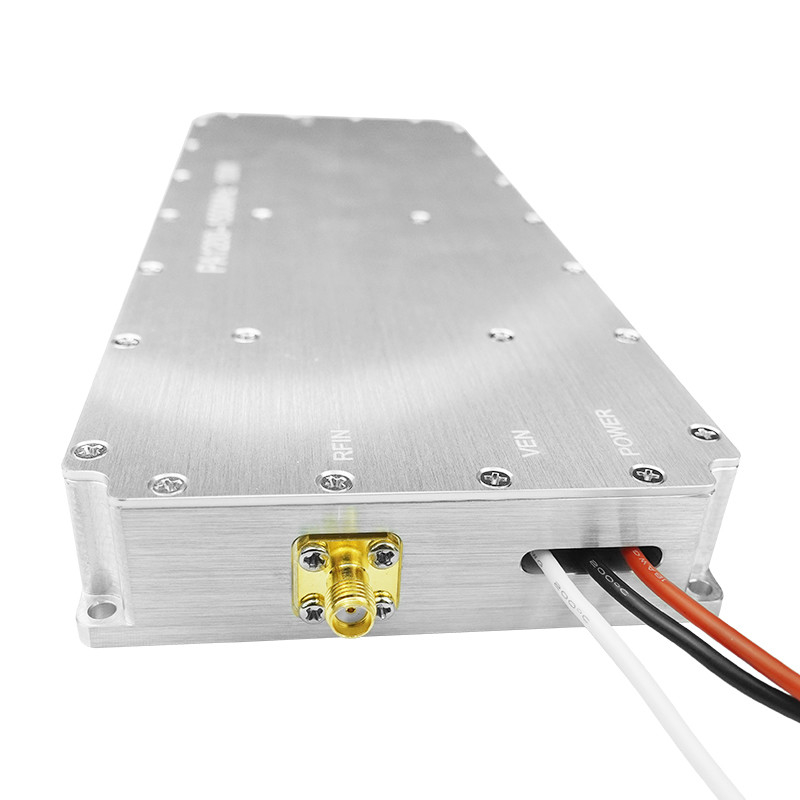

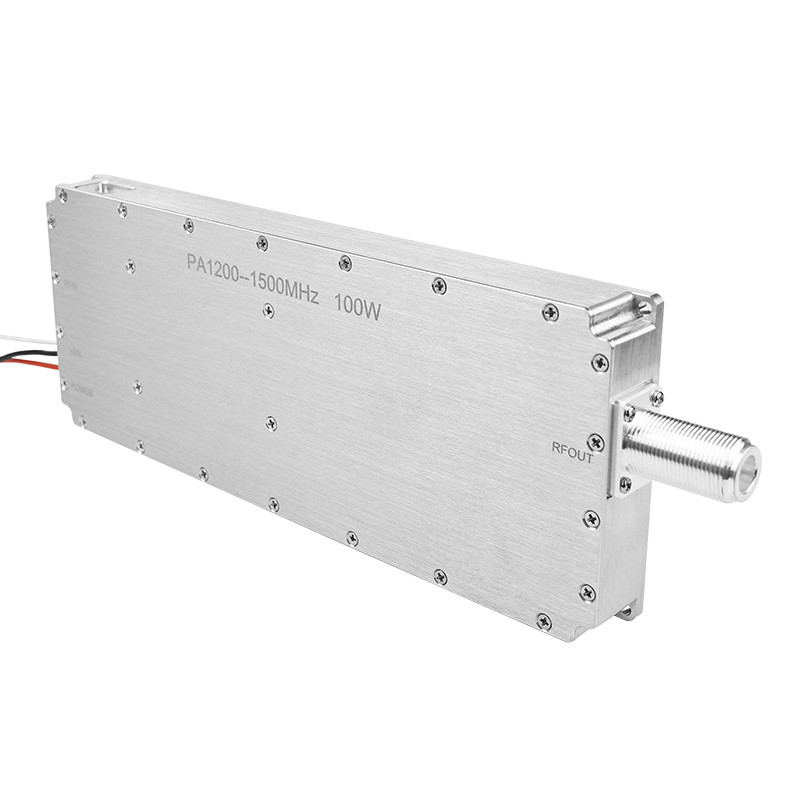

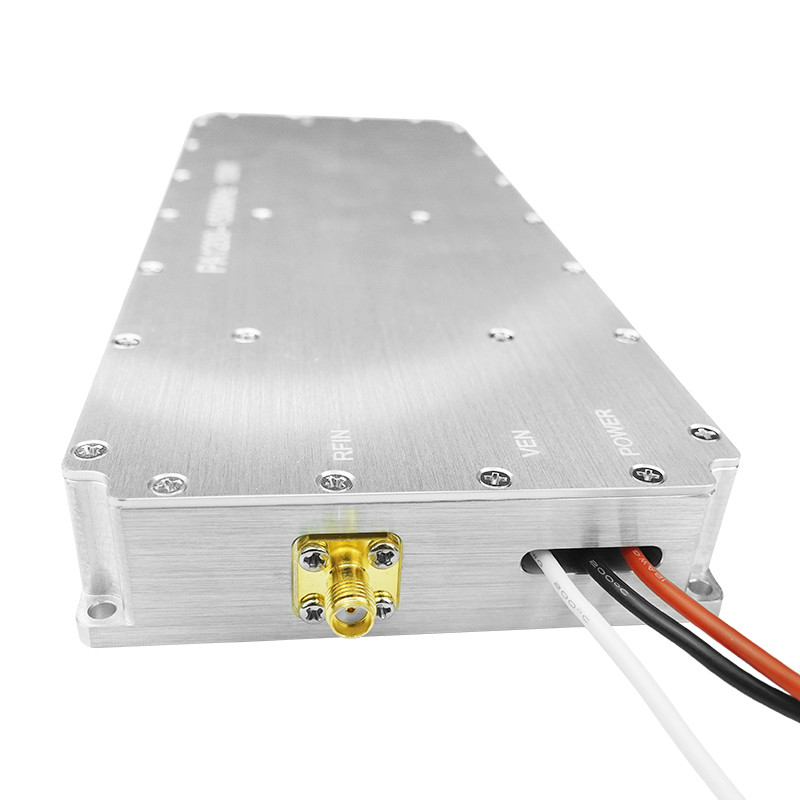

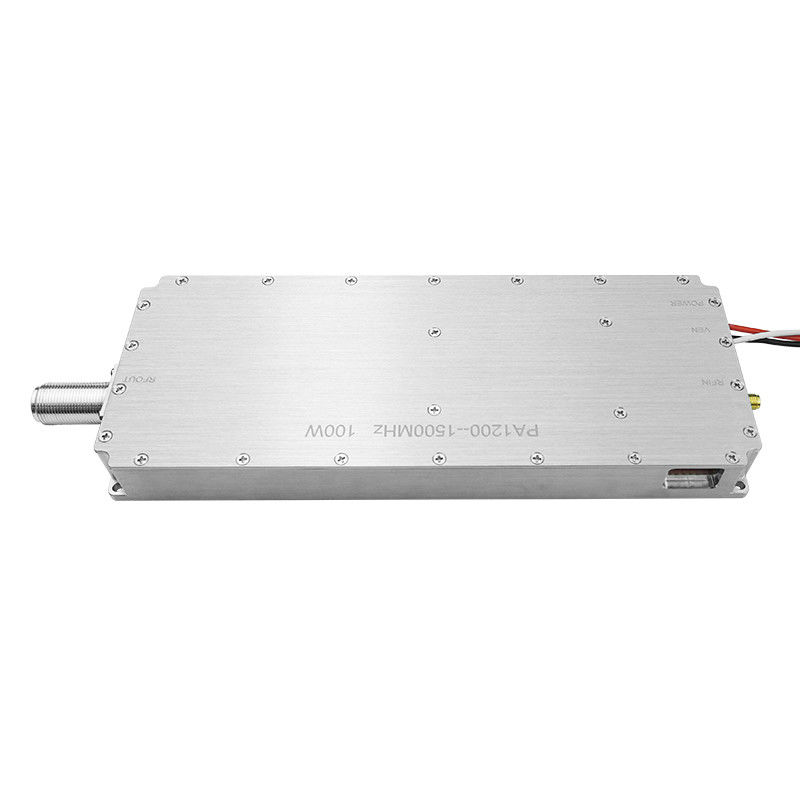

Lange N-Konnektor 100W PA1200-1500MHz RF-Leistungsverstärker bidirektionales Modul gegen Drohnen
Dies ist ein langes N-Typen-Anschluss Hochleistungs 100W bidirektionales RF-Leistungsverstärker Modul, das Modul Hauptmerkmale ist, dass stabile Eingang 0-10dB,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Die Kunden können sich je nach Bedarf für eine Lösung ohne Signalquelle oder mit einer externen Signalquelle entscheiden.
Es kann keine Signalquelle im Leistungsverstärker im Signalbasestationsturm eingesetzt werden, es kann die verwendeten Kommunikationssignale empfangen und verstärken.Als Störsignale für Drohnen werden in der Regel externe Signalquellen verwendetUnabhängig vom Einsatzszenario kann dieser Breitbandverstärker relativ gute Ergebnisse erzielen.
Spezifikation des Produkts
| - Nein. Ich weiß nicht. |
Artikel 1 |
Daten |
Einheit |
| 1 |
Häufigkeit |
1200 bis 1500 |
MHz |
| 2 |
Prüfspannung |
28 bis 32 |
V |
| 3 |
Strom |
10 |
Eine |
| 4 |
Ausgabe |
100 |
W |
| 5 |
Gewinn |
50 |
dbm |
| 6 |
Ausgangsstabilität |
1 |
dB |
| 7 |
Inputstabilität |
0 bis 10 |
dB |
| 8 |
Verbindungsstück |
N / Weiblich |
| 9 |
Ausgangsanschluss VSWR |
≤ 1,30 (Keine Leistung und VNA-Prüfung) |
| 10 |
Stromversorgungsleitungen |
Rot+Schwarz+Aktivierungsdraht |
| 11 |
Steuerung aktivieren |
Hoch auf Niedrig ab |
| 12 |

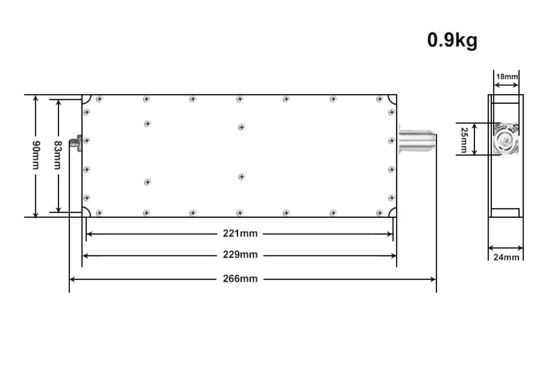

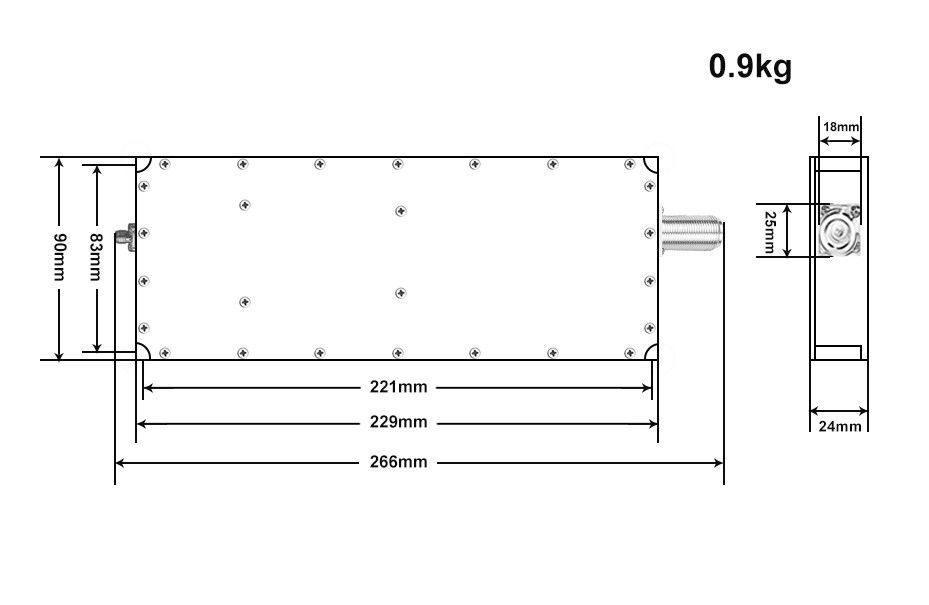

Außenhülle Größe |
229*90*24 |
mm |
| 13 |
Montage von Loch |
221*83 |
mm |
| 14 |
Gewicht |
900 |
g |
| 15 |
Arbeitstemperatur |
-40 ~ +65 |
°C |
| 16 |
Außenhülle |
Aluminium |
| 17 |
Vibrationsbedarf |
Fahrzeugladung OK
|

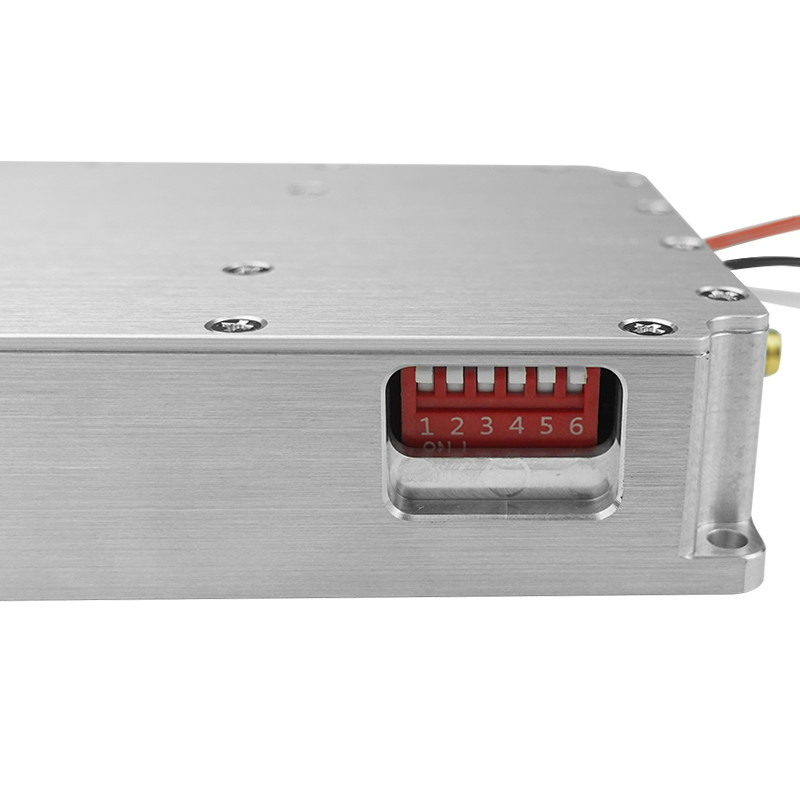

| DIP Nr. |
PIN-Definition |
Funktion |
Anmerkung |
| 1 |
D6 |
16 dB abschwächen |
Hohe Abschwächung
Niedriges Niveau schwächt nicht |
| 2 |
D5 |
8 dB abschwächen |
| 3 |
D4 |
4 dB abschwächen |
| 4 |
D3 |
2 dB abschwächen |
| 5 |
D2 |
1 dB abschwächen |
| 6 |
D1 |
Abschwächen 0,5 dB |
| 7 |
LE |
Einleitung mit serieller Schließung |
|
| 8 |
P/S |
Auswahl des seriellen/parallelen Modus |
Serielle Auflage hoher Ebene (Software-Steuerung) |
| Parallelmodus mit niedrigem Niveau (manuelle Bedienung) |
Produktmerkmal
1- Ich kann dich treffen.100 Wattmit voller Leistung
2. Doppelverbindung, sowohl Ausgang als auch Eingang sind aus hochwertigen Metallmaterialien hergestellt
3. Unterstützt die Verwendung mit eigener externer Signalquelle
4Das Modul unterstützt eine Betriebsspannung von 28 V bis 32 V.
5.1200-1500 MHzAbendessen Frequenzband
6.Eingangsverstärkung 0-10 dB
7.Aluminiumlegierung ist wasserdicht, hochleitend und wärmeabführend
Aufmerksamkeit!
- Stromversorgung besser tragen etwa 28V 4.5A wenn sich 3A für seine stabile Arbeit
- Es ist eine Wärmeabbau-Maßnahme erforderlich, einschließlich des thermischen Klebstoffs, einer geeigneten Wärmeabfülle und Kühlventilatoren
- Antenne oder Last muss zunächst angeschlossen werden, bevor die Stromversorgung eingeschaltet ist, oder es wird kurze Draht
