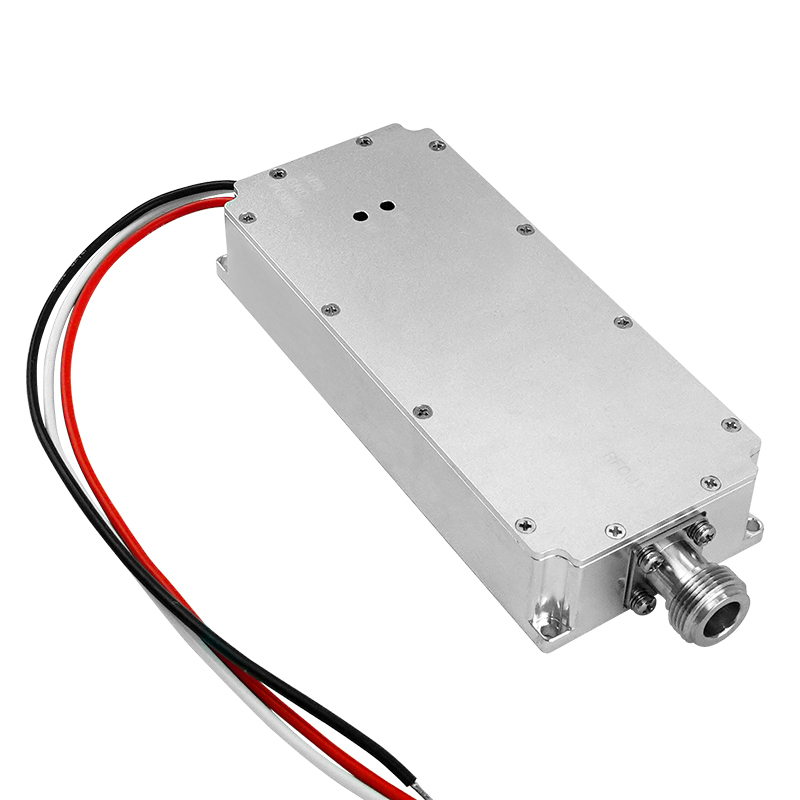

Hochleistungs-100-7500MHz 100W GaN RF-Störsender-Drohnensignal-Störsender-Modul

100-7500MHz 100W GaN Störmodul

Dies ist ein professionelles Modul für die drahtlose Informationssicherheit für das 100-7500MHz-Band, das eine GaN-Materiallösung mit einer hohen Ausgangsleistung von 100W (50dBm) verwendet.

Es zeichnet sich durch hervorragende In-Band-Leistung, mehrere Schutzmechanismen und ein kompaktes Design aus und ist die Kernkomponente für verschiedene RF-Störgeräte.

Regulärer Typ mit Signalquelle, wenn Sie auch einen Typ ohne Signalquelle wünschen, kann dieser ebenfalls angeboten werden (Eingangssignal 0-10dBm)

Kernvorteile

1. GaN-Kern-Design: 100W hohe durchschnittliche Ausgangsleistung, 50dB hohe Verstärkung, ±1dB In-Band-Flachheit, minimale obere und untere Seitenbandverschiebung
2. Zwei Versionen verfügbar: Standardversion mit integrierter Signalquelle; kundenspezifische Version ohne Signalquelle (unterstützt externen Eingang von 0-10dBm)

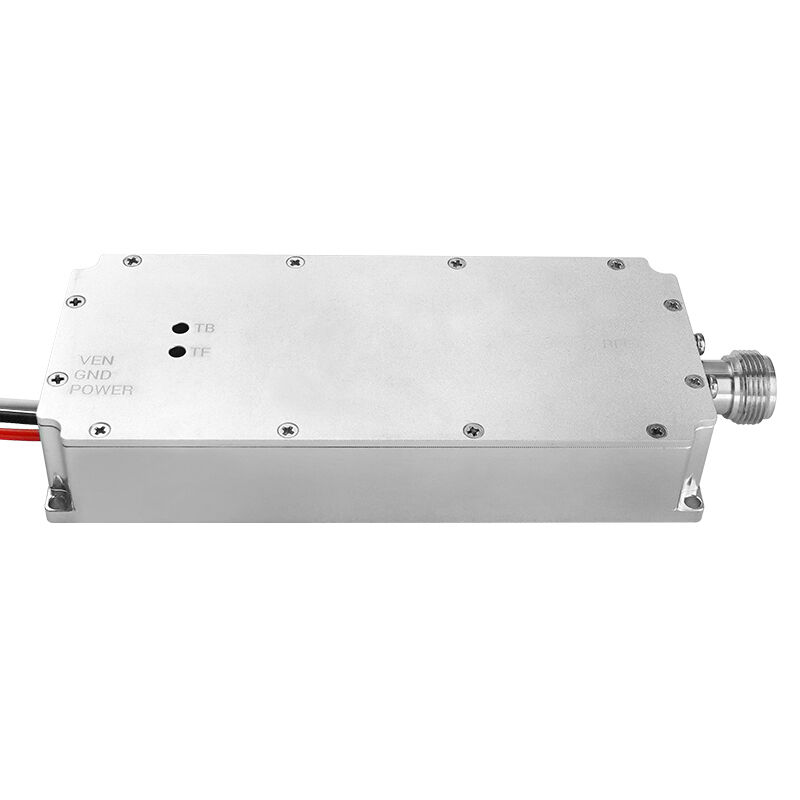

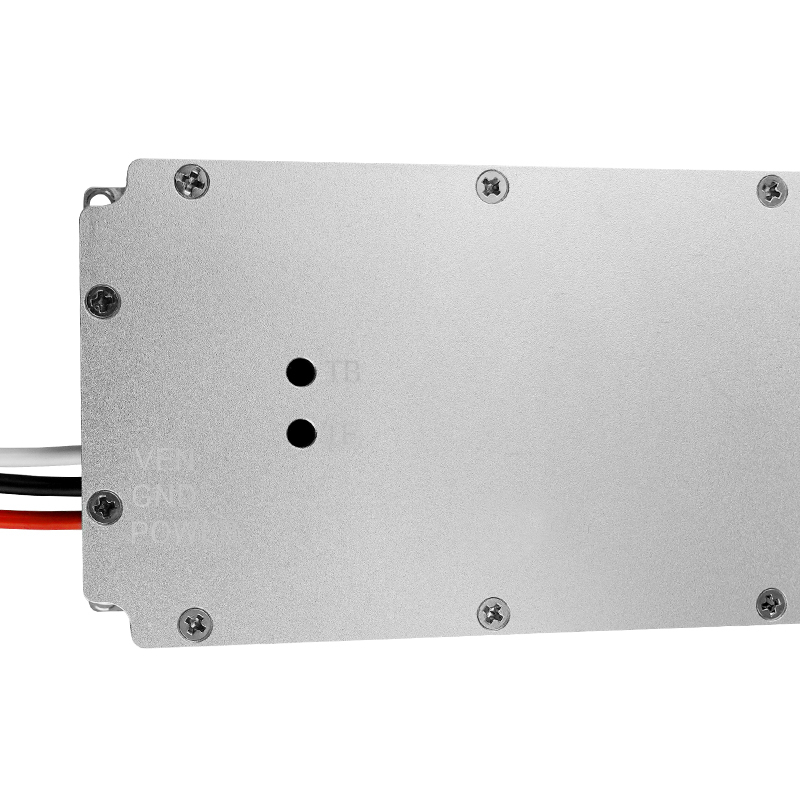

3. Robuste Struktur: Hochleistungs-Aluminiumlegierungsgehäuse + Keramik-versiegelte Röhre, mit reservierten Einstelllöchern für die Feinabstimmung vor Ort
4. Mehrere Schutzvorrichtungen: Integrierter VSWR- und Übertemperaturschutz (75℃ Auslösung), VSWR ≤1,5, gewährleistet stabilen und sicheren Betrieb
5. Kompakt & leicht: 1555524mm Größe, 0,45Kg Gewicht, einfach in verschiedene Geräte zu integrieren

Merkmale

Anwendungsbereich:

• Drohnen-Jammer (zur Bekämpfung von 400-600MHz Drohnensteuerungs-/Bildübertragungssignalen)
• WLAN-Jammer (Abschirmung von WLAN-Signalen im Band)
• Andere drahtlose Signalstörgeräte für das 400-600MHz-Band

Vorsichtsmaßnahmen bei der Verwendung

• Wärmeableitung: Verstärken Sie die Wärmeableitung (Kühlkörper/Lüfter), wenn die Ausgangsleistung ≥5W beträgt, um Überhitzung zu vermeiden
• Anschlussreihenfolge: Erst Antenne → Front-End-Signalquelle → Stromversorgung (umgekehrt zum Ausschalten)
• Lastanpassung: Schließen Sie eine 50Ω Standard-HF-Last/Antenne an, um VSWR-Anomalien zu vermeiden
• Feinabstimmung: Passen Sie die reservierten Löcher nur unter professioneller Anleitung an, um die Leistungsstabilität zu gewährleisten
