Startseite > Produkte> Richtantenne> High Gain 7-Band kombinierte PCB-Antenne mit niedrigem Verlust 50W SMA-J für HF-Verstärkung und Signalmanagement Produkt

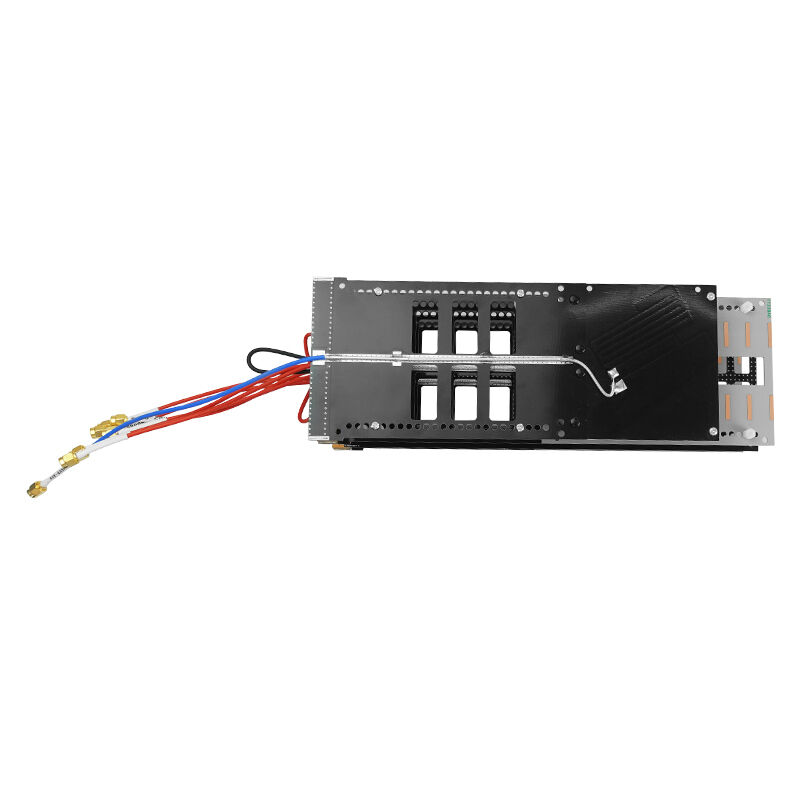

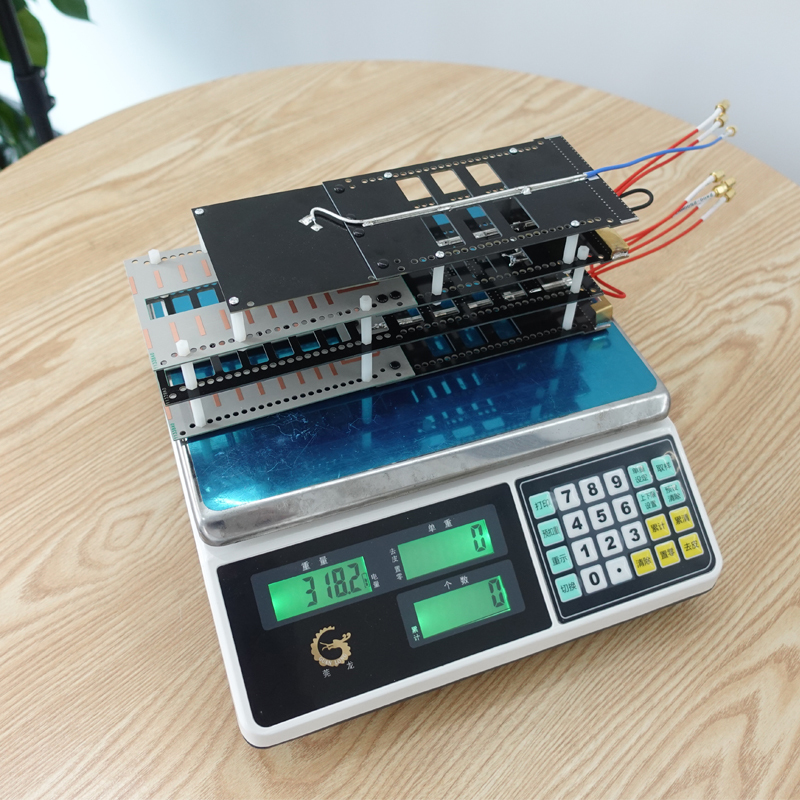

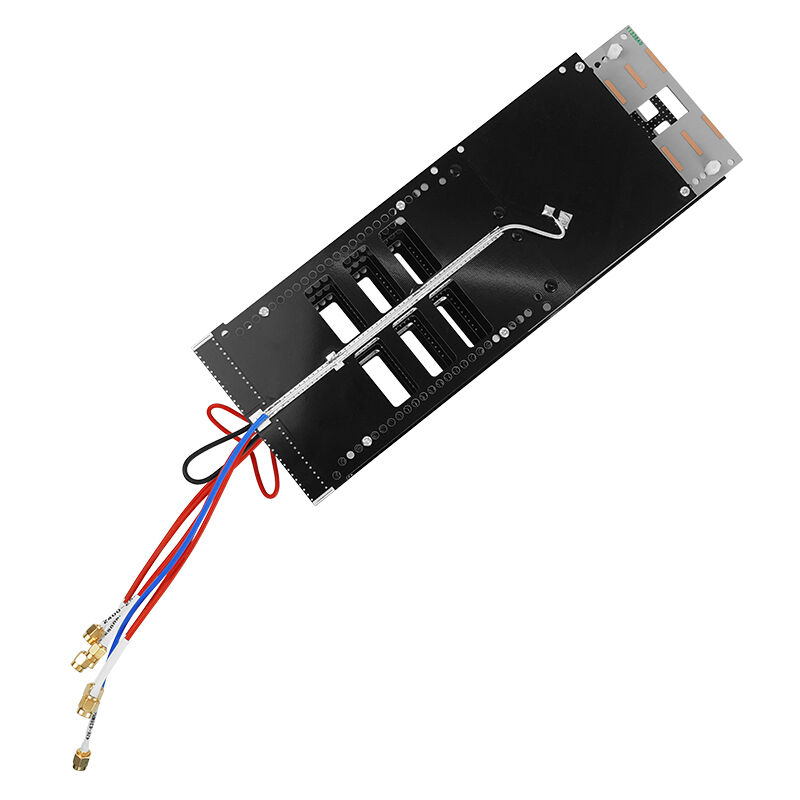

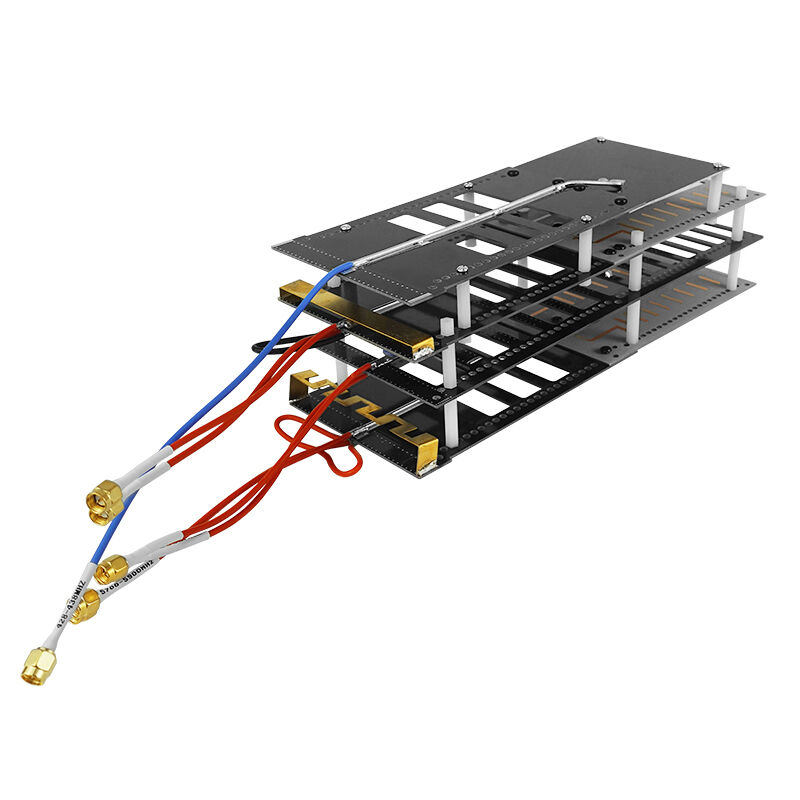

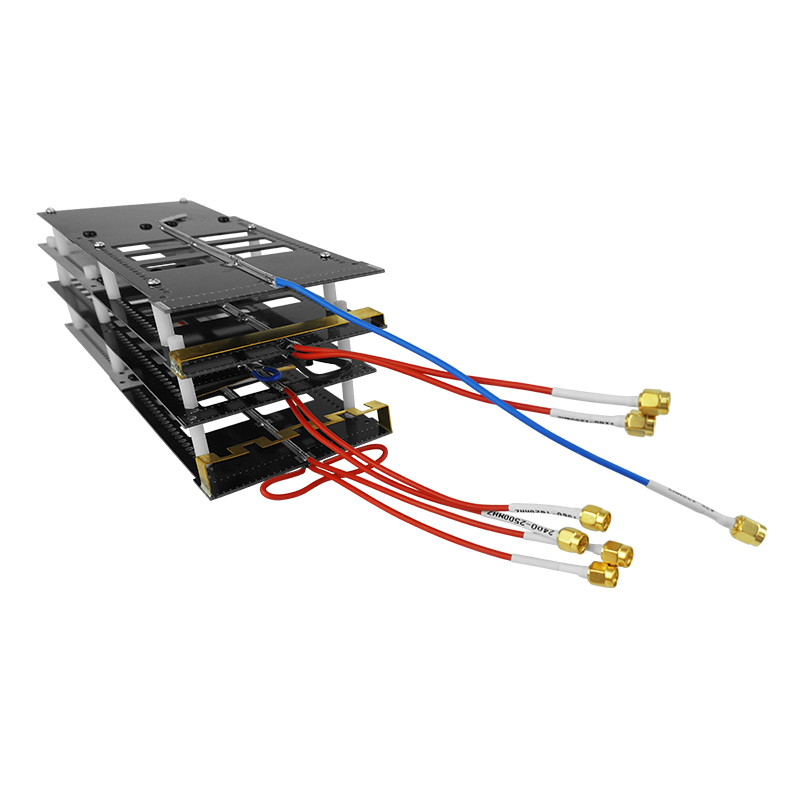

High Gain 7-Band kombinierte PCB-Antenne mit niedrigem Verlust 50W SMA-J für HF-Verstärkung und Signalmanagement Produkt

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
Grundlegende Informationen
Herkunftsort: Shenzhen, Guangdong, China
Markenname: TX TELSIG
Zertifizierung: ISO9001,SGS,CE
Modellnummer: TX-CM12
Min Bestellmenge: 1
Preis: Negotiated
Verpackung Informationen: K=K Papierkarton mit 5 Schichten
Lieferzeit: 1-3 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T,
Versorgungsmaterial-Fähigkeit: 10000pcs pro Monat
Bestpreis Kontakt
Detailinformationen
Abmessungen (L*B*H): 284*97,5*60 mm Antennengewicht (kg): 0,35 kg
Arbeitsfeuchtigkeit (％): 10 % – 95 % Oberflächenfarbe: Schwarze und graue Farbe
Arbeitstemperatur (ºC): -40～65 °C Eingabebeduckertyp: 086 Kabel 7 Stück*SMS-J
Maximaler Input: 50W Eingangsimpedanz: 50Ω
Rückdämpfung: ≥18 dB
Hervorheben:

Signal-Störsender SGS GPS

,

An der Wand befestigter GPS-Signal-Störsender

,

Drahtloser Signal-Störsender USBs

Produkt-Beschreibung

Hochgewinn 7-Band-PCB-Antenne Richtung 433M/900M/1.2G/2.4G/5.8G für hocheffiziente Signalübertragung



Beschreibung des Produkts

Diese PCB-Antenne ist eine Kombination aus mehreren Banden mit minimaler gegenseitiger Interferenz, optimiertem Übertragungswinkel und höherem Gewinn.

Wenn sie mit dem Leistungsverstärker verbunden ist, kann sie den Leistungsverstärker bei der Übertragung des Boosting- oder Störsignals sehr effizient unterstützen.





Produktmerkmale



1.Hohe Effizienz und geringer Verlust

Es wird ein hochwertiges PCB-Design und hochwertige HF-Materialien für eine geringe Signaldämpfung und eine hohe Übertragungsleistung verwendet.Ausgezeichnete Impedanzmatching gewährleistet eine stabile Leistung auch bei langfristiger Hochleistungsnutzung.

2.Hohe Gewinnleistung
Das Richtungsdesign mit hohem Gewinn erhöht die Signalübertragung und -empfangsdistanz und sorgt für eine stärkere Signalstärke und eine höhere Systemempfindlichkeit für Anwendungen mit langer Reichweite.

3.Seven-Band Synthese Technologie
Unterstützt 7 Kommunikationsbänder, die 2G, 3G, 4G und 5G abdecken. Die integrierte Struktur reduziert die Störungen und ersetzt mehrere Einzelbandantennen für eine einfachere Integration.

4.Hohe Zuverlässigkeit und Stabilität
Industrielle Konstruktion mit niedrigem VSWR und starker Störungsbekämpfung.





Spezifikation

Leistungsparameter
Typ Häufigkeit
(auf maßgeschneidert)		 Gewinn VSWR Horizontale
Lichtstrahlbreite		 Vertikal
Lichtstrahlbreite
433 MHz 428-438 MHz 1 dB ≤ 15 75 bis 90 °C 68 bis 80 °C
900 MHz 803-930 MHz 5 dB 72 bis 88 °C 57 bis 74o
1.2G 1160 bis 1280 MHz 8 dB 62 bis 75o 55 bis 68o
1.4/1.5/1.6G 1160-1620 MHz 8 dB 55 bis 75 °C 52 bis 68o
2.4G 2400-2500 MHz 16 dBi 48 bis 58o 27 bis 38o
5.2G 5100-5350 MHz 17 dBi 35 bis 45o 27 bis 38o
5.8G 5700-5900 MHz 17 dBi 35 bis 45o 27 bis 38o

Verhältnis von Vorder-Rückseite ≥ 18 dB
Eingangsimpedanz 50Ω
Maximaler Eingang 50 W
Typ des Eingangsanschlusses 086 Kabel 7 Stück*SMS-J




Mechanische Parameter
Abmessungen (L*W*H) 284*97,5*60 mm
Antennengewicht ((kg) 0.35 kg
Arbeitsfeuchtigkeit ((%) 10% bis 95%
Oberflächenfarbe Schwarz und grau
Arbeitstemperatur (oC) -40 ‰ 65 o



Ideale Anwendungsmöglichkeiten

1.Integration des RF-Leistungsverstärkermoduls
  • 2.Signalverstärkung und Gegenmaßnahmen
  • 3.Drohnen- und Gerätesignalmanagement
  • 4.Wireless-Kommunikationsprüfungen in der Industrie
  • 5FuE- und technische Entwicklungsprojekte
