Detailinformationen

Rückdämpfung:	≥18 dB	Eingangsimpedanz:	50Ω
Maximaler Input:	50W	Eingabebeduckertyp:	086 Kabel 7 Stück*SMS-J
Abmessungen (LBH):	28497,560 mm	Antennengewicht (kg):	0,35 kg
Arbeitsfeuchtigkeit (％):	10 % – 95 %	Oberflächenfarbe:	Schwarze und graue Farbe
Arbeitstemperatur (ºC):	-40～65 °C
Hervorheben:	10 Kanal Wifi-Signal-Störsender , VHF-UHFsignal

Produkt-Beschreibung

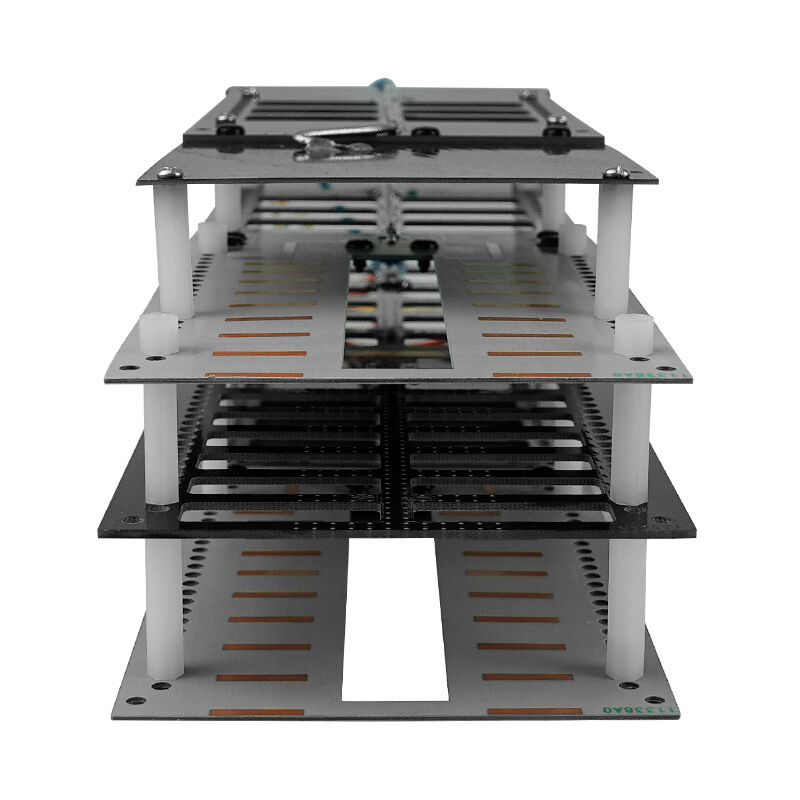

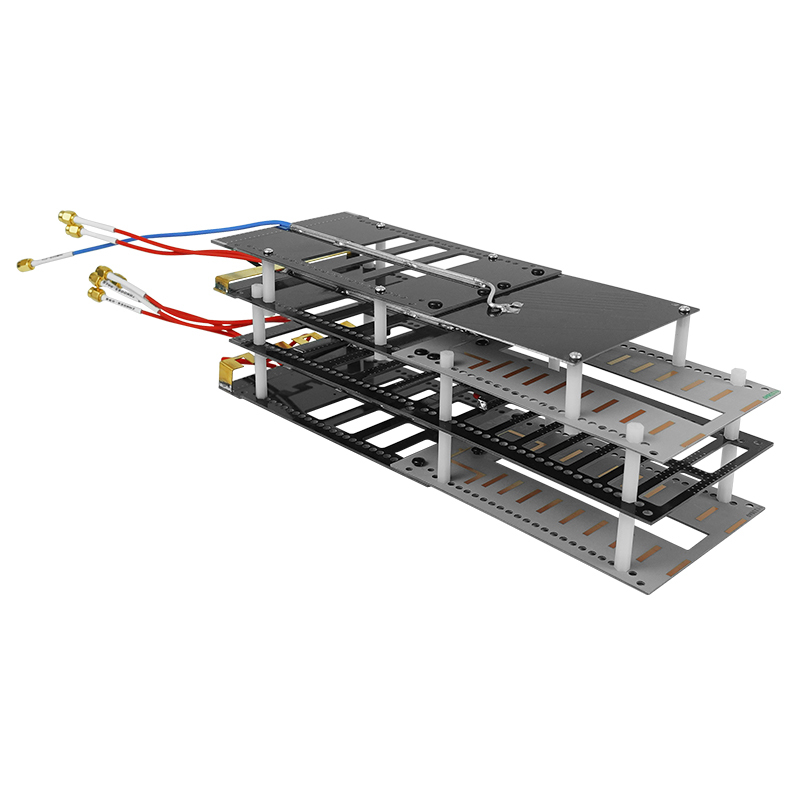

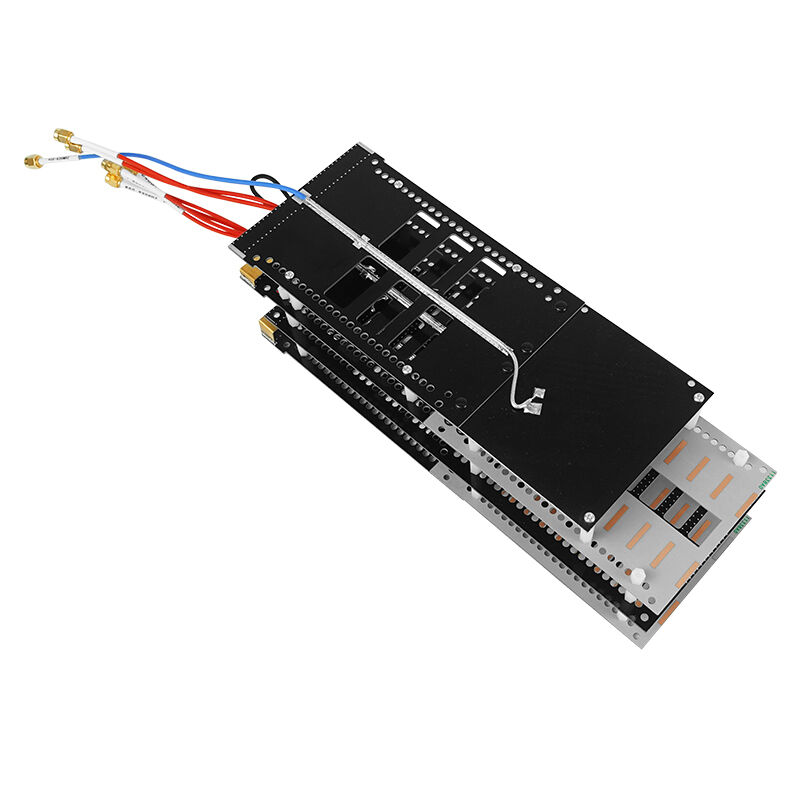

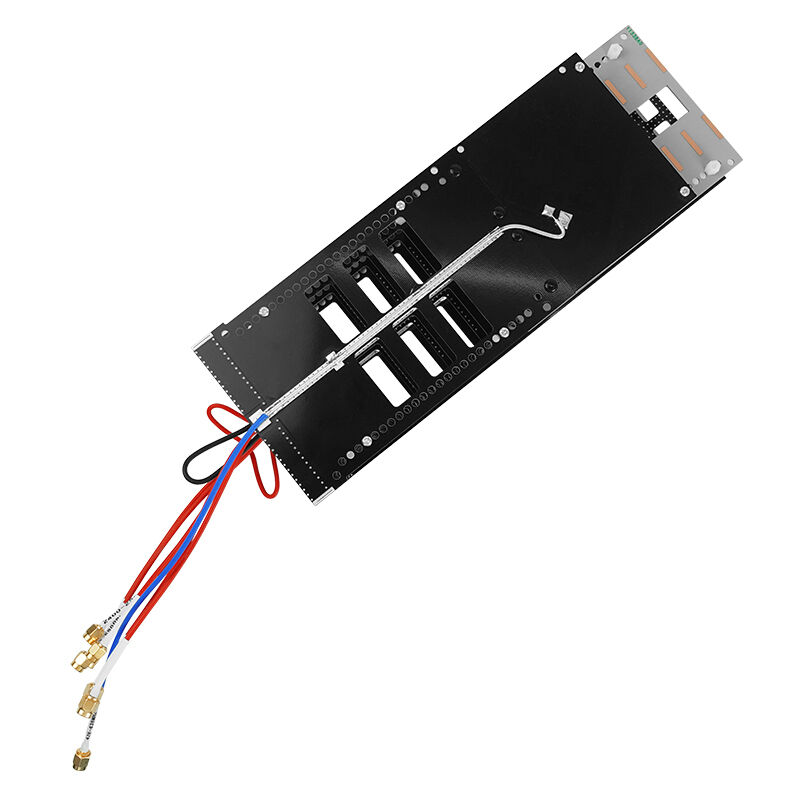

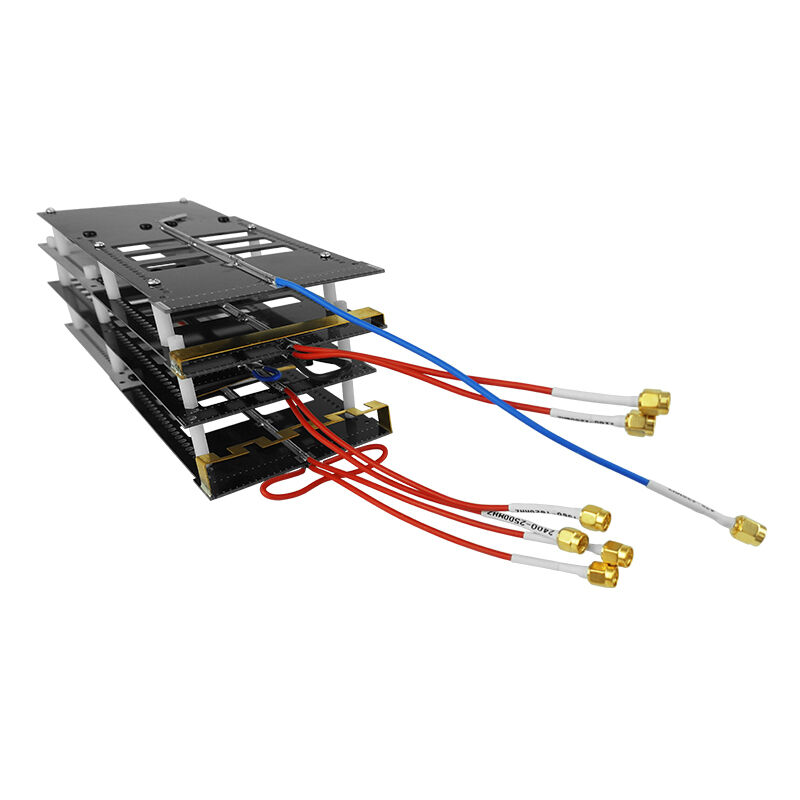

Hochgewinn 7 Band Kombination PCB Antenne

ErzeugnisDSchriftstück

Diese PCB-Antenne ist eine Kombination von mehreren Band mit dem minimalen

gegenseitige Interferenz, der optimierte Übertragungswinkel und der höhere Gewinn;

Wenn sie mit dem Leistungsverstärker verbunden ist, kann sie den Leistungsverstärker sehr effizient bei der Übertragung des Boosting- oder Störsignals unterstützen.

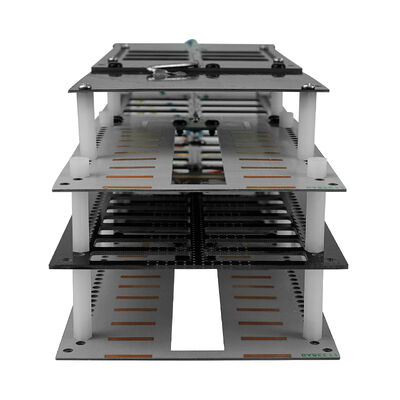

PCB-Antenne Multiband Sieben Bänder RF GPS Drohne Richtantenne Hoher Gewinn 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G 0

ErzeugnisGröße

PCB-Antenne Multiband Sieben Bänder RF GPS Drohne Richtantenne Hoher Gewinn 433MHz/900MHz/1.2G/1.5G/2.4G/5.2G/5.8G 1

Produktmerkmal

1. Hohe Effizienz, geringer Verlust

2. Hohe Gewinnleistung

3. Sieben-Band-Synthese-Technologie: Unterstützt sieben verschiedene Kommunikationsbänder mit breiter Abdeckung, darunter (2G, 3G, 4G, 5G)

4. hohe Zuverlässigkeit und Stabilität

Spezifikation

Leistungsparameter
Typ	Häufigkeit (auf maßgeschneidert)	Gewinn	VSWR	Horizontale Lichtstrahlbreite	Vertikal Lichtstrahlbreite

433 MHz	428-438 MHz	1 dB	≤ 15	75 bis 90 °C	68 bis 80 °C
900 MHz	803-930 MHz	5 dB		72 bis 88 °C	57 bis 74o
1.2G	1160 bis 1280 MHz	8 dB		62 bis 75o	55 bis 68o
1.4/1.5/1.6G	1160-1620 MHz	8 dB		55 bis 75 °C	52 bis 68o
2.4G	2400-2500 MHz	16 dBi		48 bis 58o	27 bis 38o
5.2G	5100-5350 MHz	17 dBi		35 bis 45o	27 bis 38o
5.8G	5700-5900 MHz	17 dBi		35 bis 45o	27 bis 38o

Verhältnis von Vorder-Rückseite		≥ 18 dB
Eingangsimpedanz		50Ω
Maximaler Eingang		50 W
Typ des Eingangsanschlusses		086 Kabel 7 Stück*SMS-J

Mechanische Parameter
Abmessungen (LWH)		28497,560 mm
Antennengewicht ((kg)		0.35 kg
Arbeitsfeuchtigkeit ((%)		10% bis 95%
Oberflächenfarbe		Schwarz und grau
Arbeitstemperatur (oC)		-40 ‰ 65 o

Aufmerksamkeit!

1. die Antenne nicht durch eine äußere Kraft getroffen wird,

2. Vermeidung der Verwendung in hohen Temperaturen oder feuchten Umgebungen

3. Vermeidung der Störung anderer elektronischer Geräte

Größe und Tag:

Herkunftsort:	China
Markenname:	TX TELSIG
Zertifizierung:	SGS,ISO9001,CE,FCC,ROHS
Modellnummer:	TXWYJH

Min Bestellmenge:	1
Preis:	Negotiated
Verpackung Informationen:	Kraftpapierkasten mit Schutzschaum
Lieferzeit:	In heute
Zahlungsbedingungen:	T/T, Paypal, etc.
Versorgungsmaterial-Fähigkeit:	100,000pcs/month
