Hochleistungs-100W-6GHz-18GHz-8GHz-Wireless-Elektronik-Jamming-PA-Leistungsverstärkermodul, bidirektionales RF-Modul
Shenzhen Texin Electronics Co., Ltd. ist ein Unternehmen, das sich der Sicherheit in geringer Höhe widmet und über eine eigene Fabrik und ein Forschungsteam verfügt. Zu den Hauptprodukten gehören Antennen, HF-Module und Drohnenabwehrausrüstung. Dieser Breitband-Leistungsverstärker von 6-18 GHz ist eine kundenspezifische Lösung, um die Marktanforderungen zu erfüllen. Seine wichtigsten Merkmale sind ein hocheffizienter Ausgang von 100 W und eine breite Bandbreitenabdeckung von 6 GHz bis 18 GHz.
Produkteinführungen:
Das Hochleistungsverstärkermodul 100W 6GHz-18GHz ist ein Breitband-Leistungsverstärker. Der Verstärker ist ein wichtiger Bestandteil des Anti-Drohnen-Jamming-Systems. Er muss mit einer Spannung von 28 V betrieben werden und passt zum Eingang von 0 dBm. Das Hochleistungs-100W-6-18-GHz-PA-Leistungsverstärkermodul. Es kann effektiv mit den meisten Drohnenmodellen auf dem Markt umgehen, ist einfach zu bedienen, hat eine Wärmeableitungsvorrichtung an der Unterseite und unterstützt die Installation und Verwendung von Hochleistungs-Gegenmaßnahmen.
| Bestellnummer |
Projekt |
Spezifikationen |
|
|
Leistung |
100W |
|
|
Modell |
XSUN-618G100-SSPA |
|
|
Betriebsfrequenz |
6 GHz ~ 18 GHz |
|
|
Ausgangsleistung (Dauerstrich) |
50 dBm min. |
|
|
Leistungsverstärkung |
50 dB min. |
|
|
Leistungsverstärkungslinearität |
+2 dB max (Ausgangsleistungsbereich: 50 ~ 52 dBm) |
|
|
Eingang Stehwellenverhältnis |
1,5 max |
|
|
Eingehendes Signal |
0 dBm typ.; 5 dBm max. |
|
|
Unterdrückung von Nebenwellen |
60 dBc min. |
| Stromversorgung und Stromverbrauch |
|
|
Stromeingang |
28 VDC |
|
|
Zusätzlicher Wirkungsgrad |
15 % typ. |
| Anschluss |
|
|
HF-Eingangsanschluss |
SMA-Anschluss (F) |
|
|
HF-Ausgangsanschluss |
N-Anschluss (F) |
|
|
Stromversorgungs- und Überwachungsschnittstelle |
7W2 Gongwan-Einsatzplatte |
| Schnittstellendefinition (7W2) |
|
|
A1 |
28 VDC |
|
|
A2 |
GND |
|
|
1 |
Überstromschutz: Normal: 0 V, Abnormal: +5 V Schwellenwert: Imax+2A |
|
|
2 |
Überhitzungsschutz: Normal: 0 V, Abnormal: +5 V Schwellenwert: 85 °C |
|
|
3 |
Aktivierungskontrolle: Aus: 0 V, Ein: (+3,3 V ~ VDC) |
|
|
4 |
GND |
|
|
5 |
Status: Arbeiten: +5 V, Stumm: 0 V |
| Temperatur und Gesamtmaschinenabmessungen |
|
|
Betriebstemperatur |
+25 °C |
|
|
Außenabmessung |
182 * 182,7 * 73,5 |
|
|
Gewicht |
3,5 kg |
|
|
Oberflächenvorbereitung |
Vernickelung |
Produktmerkmale:
Große Abdeckung von 6-18 GHz (Es kann Frequenzen wie 5,2 GHz, 5,8 GHz, 6,2 GHz usw. abdecken)
Hochleistungsdesign, volle Leistung 100 W bei 28 V Spannung.
Einfach zu installieren und zu verwenden, nimmt keinen Platz ein, ist bequem und schnell
Original-Chips und Leiterplatten gewährleisten eine effiziente, stabile Leistung und lange Lebensdauer
Technisches und langlebiges Gehäuse: wasserdicht, verschleißfest und hitzebeständig
Konvektionsöffnung und eingebauter effizienter Heizkörper und Lüfter verhindern lokale Wärmeansammlungen und eine effiziente Wärmeableitung
Einfaches Aussehen, kleines Volumen und geringe Platzbeanspruchung
Einfache und bequeme Installation

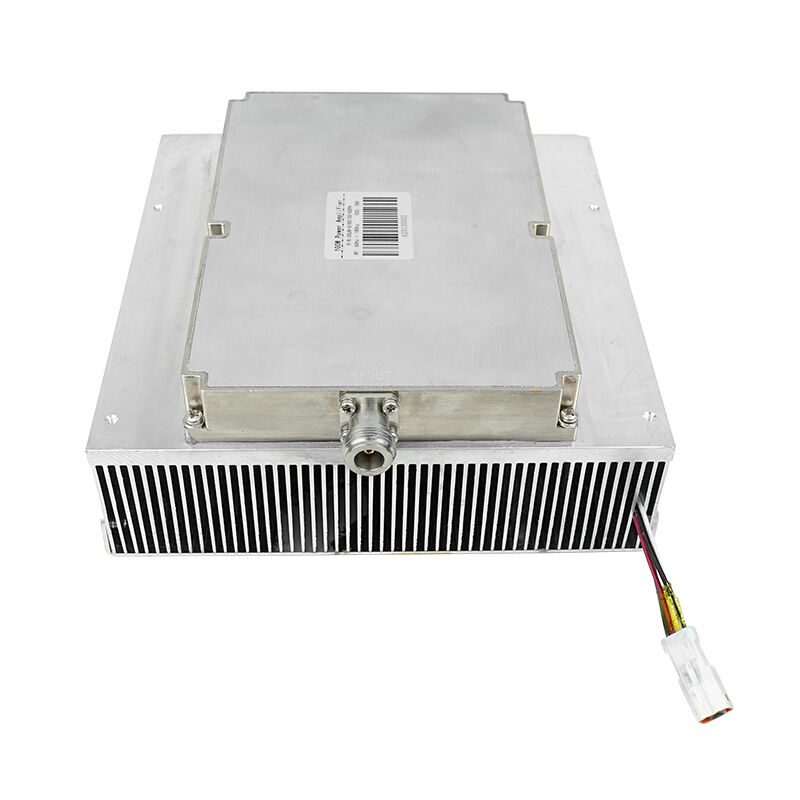

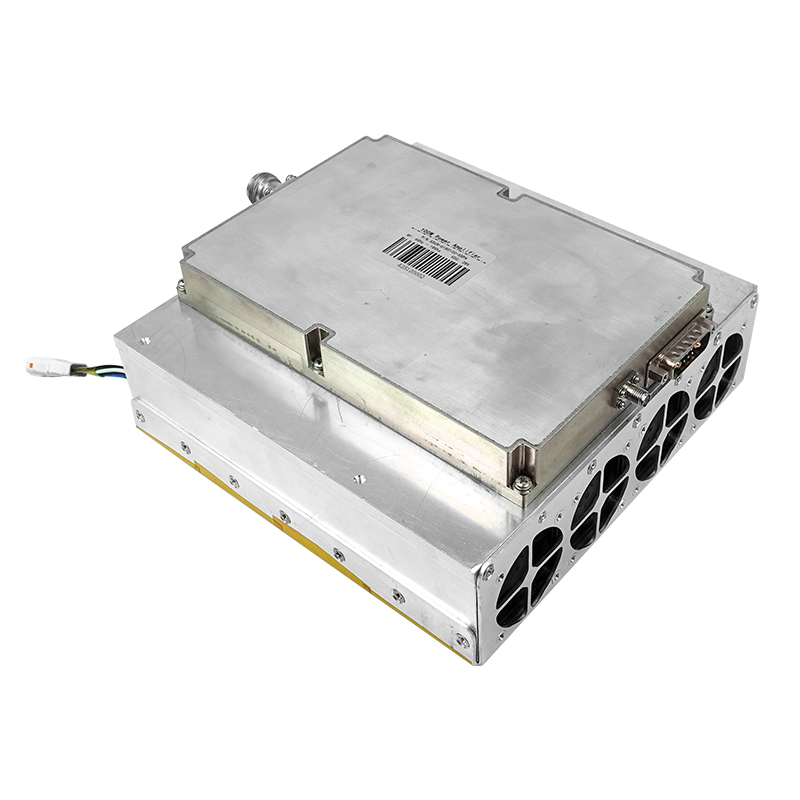

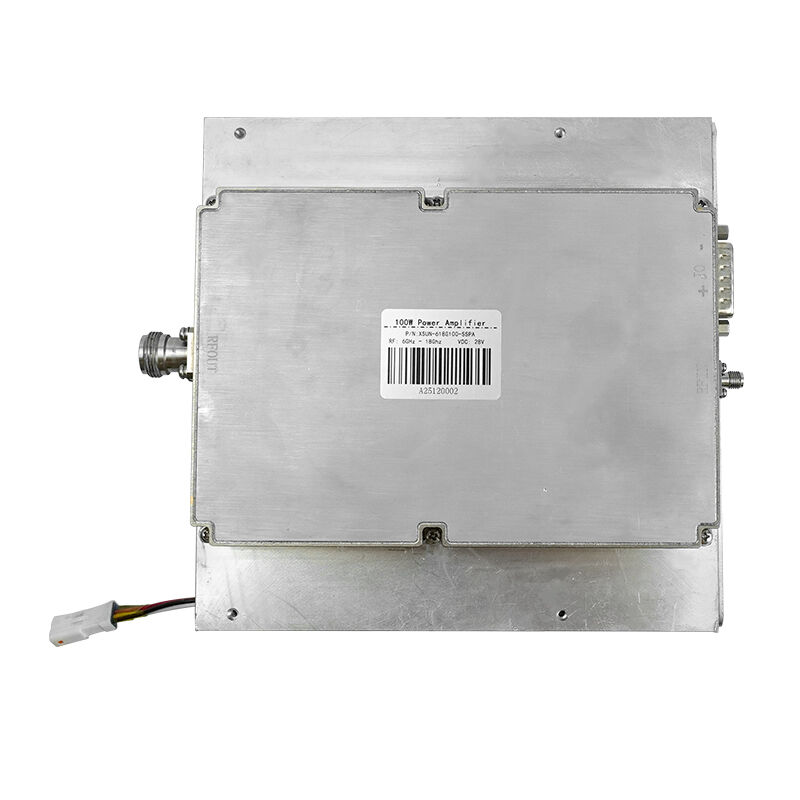

Bilder:
Wie kaufe ich das Produkt?
Sehr geehrte Kunden, wenn Sie an diesem 100-W-Breitband-6-18-GHz-PA-Leistungsverstärkermodul interessiert sind, können Sie eine Nachricht in unserem Chat-Fenster hinterlassen. Unsere Verkäufer werden sich so schnell wie möglich mit Ihnen in Verbindung setzen.
Kann das 100-W-Leistungsverstärkermodul angepasst werden?
Natürlich, wir haben unsere eigene Fabrik, wenn Sie irgendwelche Anforderungen haben, sagen Sie es uns einfach, Shen Zhen Texin electronics Co.,ltd kann Ihnen die beste Lösung anbieten.
Wie sieht es mit der Zahlung aus?
Wir unterstützen T/T, Alibaba, Paypal, USTD, Alipay, Wechat usw. Es hängt von Ihnen ab, welche Methode für Sie am bequemsten ist.
