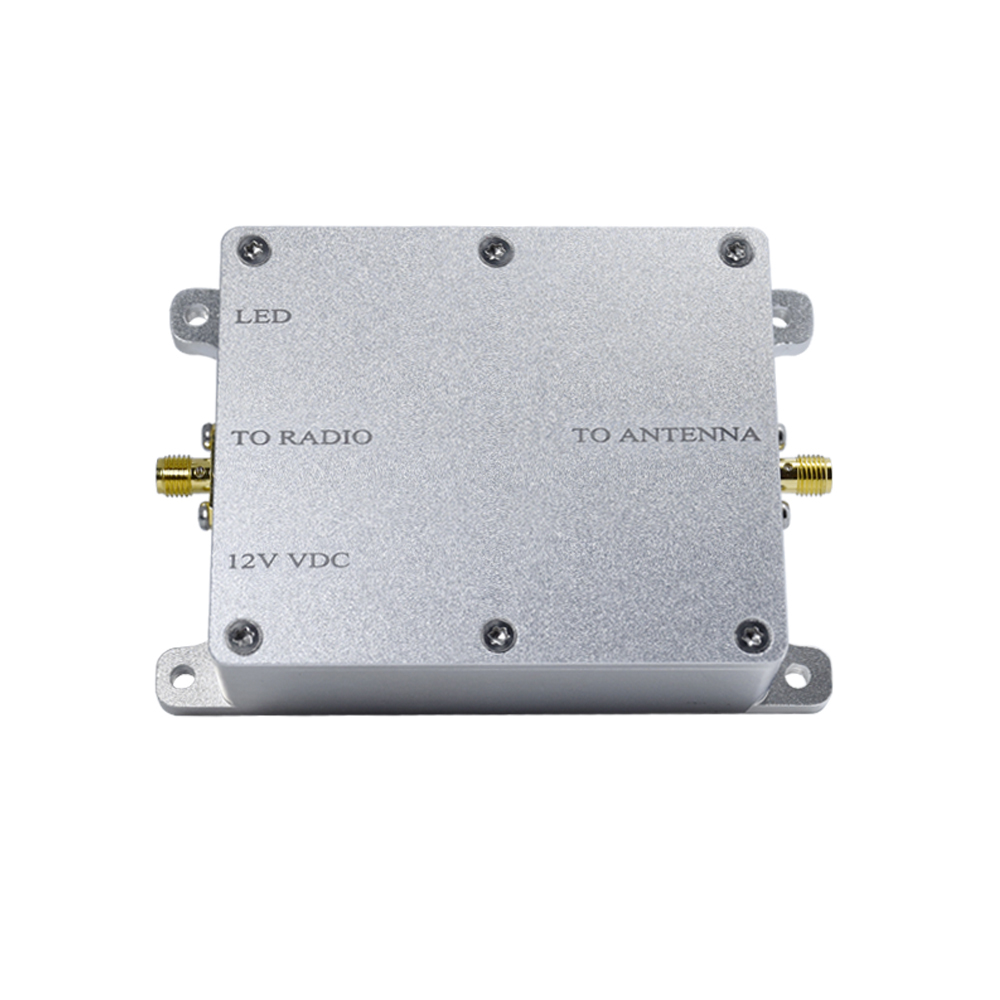

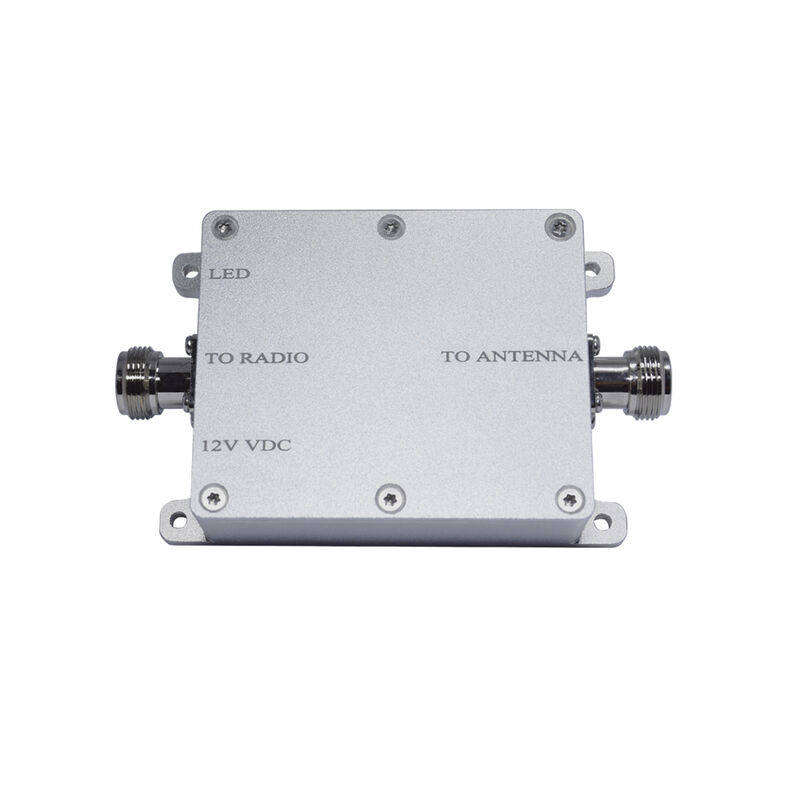

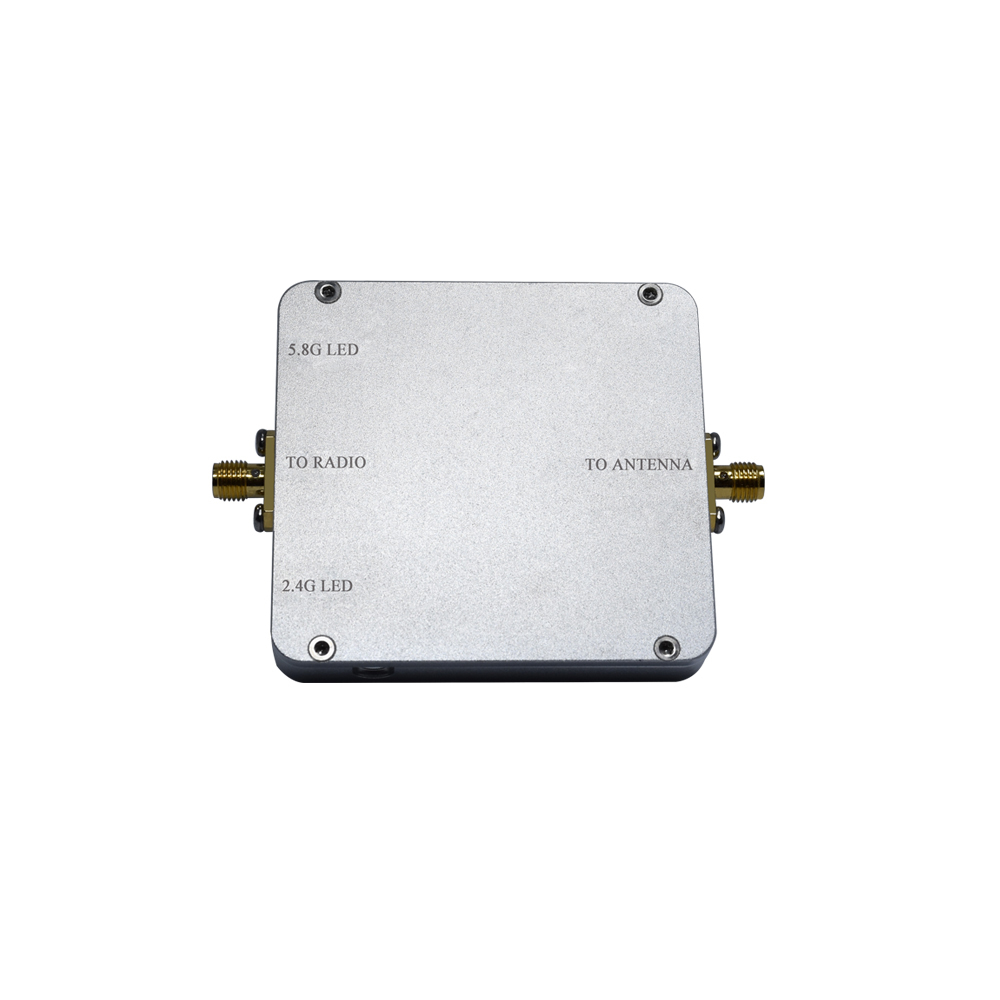

Neues 12V WLAN-Modul mit 2,4 GHz, 5,2 GHz, 5,8 GHz, 3W, 5W, bidirektionales DDS-Doppelband-Leistungsverstärker.
TX-ZS240010 ist ein leistungsfähiges 3W Dual-Band-Leistungsverstärkermodul mit geringer Leistung.Und das bidirektionale 3-Watt-Leistungsverstärkermodul verwendet eine führende Modulationstechnologie..Das Modul verwendet eine führende Technologie zur Modulation mit einem Träger und arbeitet mit 12 V, wodurch der Kommunikationsbereich der drahtlosen Funkfrequenz erheblich erweitert wird.Wir bieten verschiedene Spezifikationen wie 4W an, 5W und 10W für verschiedene Nutzungsumgebungen.
Anwendungen
IEEE 802.11 b/g/n WLAN-System
Bluetooth/Zigbee-Signalverlängerer
Signalverstärker für intelligente Heimsysteme
Wireless-Kameras Signalverstärker
Drohnensignalverstärker
Eigenschaften
50x die Leistung, Verbesserung der Verbindungsqualität und Abdeckung zertifizierter WLAN-Geräte
2.5dB ultra-niedriges Rauschen
Breiter Betriebseingangsbereich von 6 V bis 16 V
Arbeiten mit zertifizierten IEEE 802.11b/g/n drahtlosen LAN-Geräten
Einfach anschließen und abspielen, keine Software erforderlich
Datenblatt
| NSchatten |
Artikel 1 |
Spezifikationen |
| 1 |
Frequenzbereich |
2400-2500 MHz |
| 2 |
Betriebsspannung |
6 bis 16 V |
| 3 |
Gewinn erlangen |
19 dB ± 1 |
| 4 |
Übertragungsgewinn: |
17 dB ± 1 |
| 5 |
Maximale Ausgangsleistung ((P1dB) |
35 dBm ((3W) |
| 6 |
Eingangs-Triggerleistung |
Min:3 dBm Max:20 dBm |
| 7 |
EVM |
3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz |
| 8 |
Geräuschwerte |
< 2,5 dB |
| 9 |
Aktuelles Angebot |
580mA@Pout 28 dBm 12V |
| 10 |
TX/RX-Schalterzeitverzögerung |
< 1 US |
| 11 |
LED-Anzeiger |
Sender: Grün; Empfänger: Rot |
| 12 |
Betriebstemperatur |
-40°C+70°C |
| 13 |
Speichertemperatur |
-40°C+150°C |
| 14 |
Betriebsfeuchtigkeit |
Bis zu 95% Luftfeuchtigkeit |
| 15 |
HF-Anschluss |
Einleitung: SMA-K; Ausgabe: RP-SMA-K |
| 16 |
Steckdose |
2.5*0,7mm DC (Standard) oder 10cm rot/schwarzer Draht |
| 17 |
Größe der Schale |
76.6*35*14mm |
| 18 |
Muscheldrüsen |
Aluminium |
| 19 |
Nettogewicht |
00,06 Kilo |
EineAbsichten
1 12V / 1A Stromversorgung.
2 Es wird empfohlen, die Wärme abzubauen, z. B. durch Hinzufügen eines Kühlkörpers oder eines Kühlerventilators.
3 Die Antenne sollte zuerst verschraubt, dann der Netzteil angeschlossen und schließlich das Gerät angeschlossen werden.
4 Die Ausgabe kann 36 dBm erreichen, wenn die Eingangsleistung 18 dBm oder 19 dBm beträgt (Standardverstärkung 17 dB).
