Hochleistungs-100W-4-8-GHz-Breitband-PA-Leistungsverstärkermodul zur Anwendung in Drohnen-Signalblockierung
Dieses von Texin entwickelte PA-Leistungsverstärkermodul ist ein Hochleistungs-Ausgangsmodul mit 100 W, das den Frequenzbereich von 4 GHz bis 8 GHz abdeckt. PA-Signalverstärker verstärken typischerweise empfangene Signale. Dieser 100-W-4-GHz-8-GHz-Verstärker wurde speziell für Drohnen-Gegenmaßnahmen entwickelt. Durch die Einspeisung eines Störsignals verstärkt er das Ausgangssignal und stört so die Drohne.
Hochleistungs-100W-4-8-GHz-Breitband-PA-Leistungsverstärker
- Produkteinführung
Der Hochleistungs-100W-4-8-GHz-Breitband-PA unterscheidet sich von herkömmlichen PA-Leistungsverstärkermodulen und bietet ein breiteres Frequenzband für behördliche Anti-Drohnen-Systeme in geschäftlichen Umgebungen und an wichtigen Orten. Er kann effektiv 5,2 GHz und 5,8 GHz abschirmen, also hochauflösende Bildübertragungs-Drohnen (FPV) und Funksignale. Das Funktionsprinzip dieses PA-Leistungsverstärkers besteht darin, ihn an eine Signalquelle anzuschließen, das Gegenmaßnahmensignal zu verstärken und auszugeben, um die Drohne zu stören. Wir können abgeschirmte Frequenzbänder an Ihre Bedürfnisse und nationalen Frequenzen anpassen.
- Produktspezifikation
| Nr. |
Beschreibung |
Symbol |
Min |
Typ |
Max |
Einheit |
Anmerkung |
|
|
Betriebsfrequenz |
BW |
4000 |
|
8000 |
MHz |
|
|
|
Eingangsleistung |
Pin |
|
0 |
|
dBm |
|
|
|
Ausgangsleistung CW |
Psat |
49 |
50 |
51 |
dBm |
Dauerstrich |
|
|
Leistungsverstärkung |
Gp |
47 |
|
49.5 |
dBm |
@ Pin=0 dBm |
|
|
Leistungsverstärkungs-Linearität |
△Gp |
|
±1.5 |
|
dB |
@ Pin=0 dBm |
|
|
Kleinsignalverstärkung |
G |
49 |
50.5 |
52 |
dB |
@ Pin=-5dBm |
|
|
Kleinsignalverstärkungs-Linearität |
△G |
|
±2 |
|
dB |
@ Pin=-5dBm |
|
|
Eingangs-Rückflussdämpfung |
S11 |
|
-15 |
|
dB |
|
|
|
Betriebsspannung |
Vdc |
28 |
28 |
32 |
V |
|
|
|
Stromaufnahme |
A |
|
6 |
8 |
A |
@ Pout=50~90W |
|
|
Betriebstemperatur |
|
-40℃~+50℃ |
|
|
|
|
HF-Anschluss Eingang |
|
SMA, Buchse |
|
|
|
|
HF-Anschluss Ausgang |
|
SMA, Buchse |
|
|
|
|
Gewicht |
|
|
0.439 |
0.50 |
Kg |
|
|
|
Länge*Breite*Höhe |
|
134*80*22 |
mm |
|
|
|
Eingangsleistung |
PinMax |
-5 |
|
5 |
dBm |
|
|
|
Schnittstellen-Definition
(7W2 Buchse)
|
VDD |
A1 |
Masse |
|
| |
|
GND |
A2 |
28Vdc |
|
| |
|
Strommessung |
1 |
Analogspannung relativ zum Modulstrom@100mV/A |
|
| |
|
Temperaturmessung |
2 |
Analogspannung relativ zur Modultemperatur@10mV/℃ |
|
| |
|
Aktivierung |
3 |
Verstärker aktivieren |
Verstärker aktivieren: TTL-Logik High (3,3 V)
(Intern heruntergezogen)
|
- Funktion
* Hohe Abschirmleistung；
* Tragbar, keine Installation erforderlich, schnelles Abschirmen durch Anschluss an die Stromversorgung；
* Das Lochdesign auf der Rückseite der Abschirmung kann aufgehängt oder platziert und in einem bestimmten Bereich platziert werden；
* Hochleistungs-Kühlkörper und -Material, entworfen mit einem größeren Wärmeableitungsanschluss, der der Abschirmung helfen kann, eine bessere Abschirmwirkung zu erzielen.
* Unter dem Einfluss der Basisstation ist die Abschirmreichweite relativ größer;
* Hoher Wirkungsgrad, hohe Präzision, nur Abschirmung von Downlink-Kanälen, verursacht keine Schäden an Abschirmgeräten und Basisstationen;
* Aluminiumlegierungsgehäuse-Design, druckbeständig, hitzebeständig, wasserdicht;
* Grün und umweltfreundlich, keine gesundheitlichen Schäden.
- Anwendung
* Es kann an Orten verwendet werden, an denen die Verwendung von Drohnen verboten ist, z. B. in Gerichten, Tankstellen usw.;
* Hochleistungs-Abschirmleistung ist besser für den einheitlichen Einsatz in Gefängnissen geeignet;
* Es kann verwendet werden, um Drohnen-FPV-Signale im Freien zu blockieren, wenn wir arbeiten;
* Kann mehrere Signale im Frequenzbereich von 4 GHz bis 8 GHz blockieren.

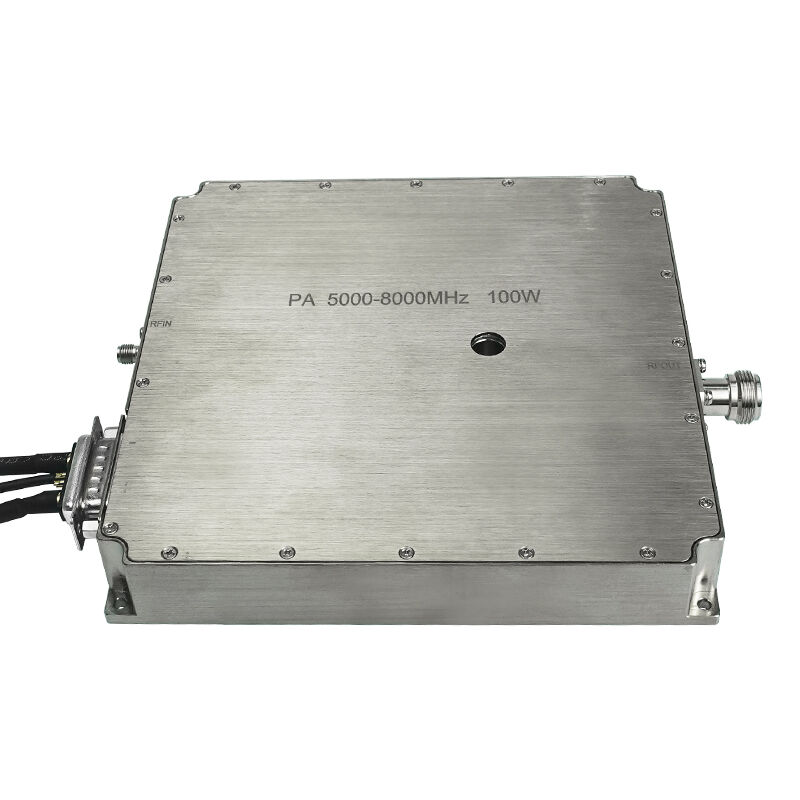

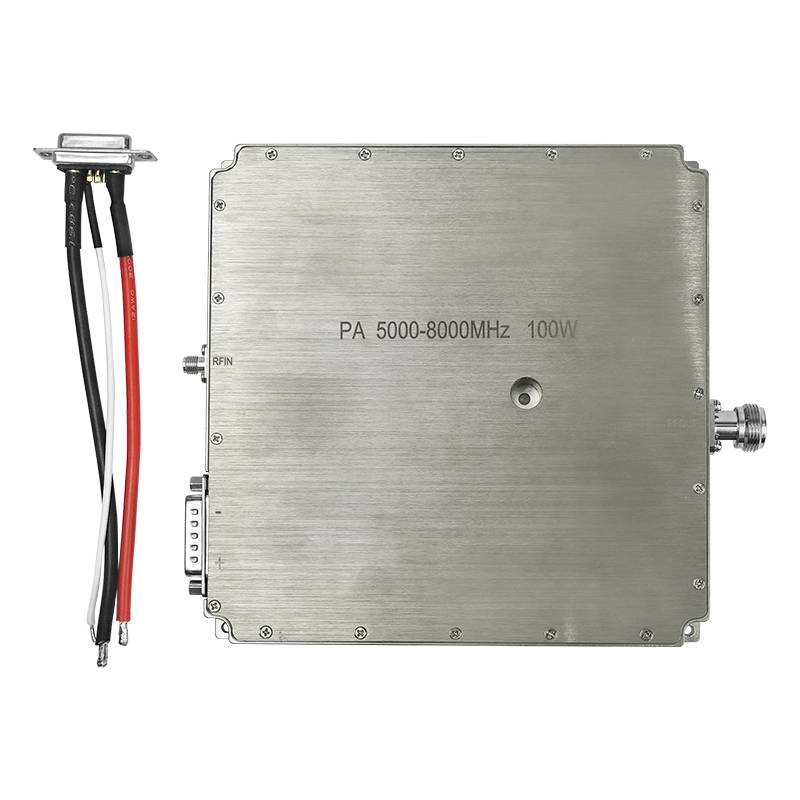

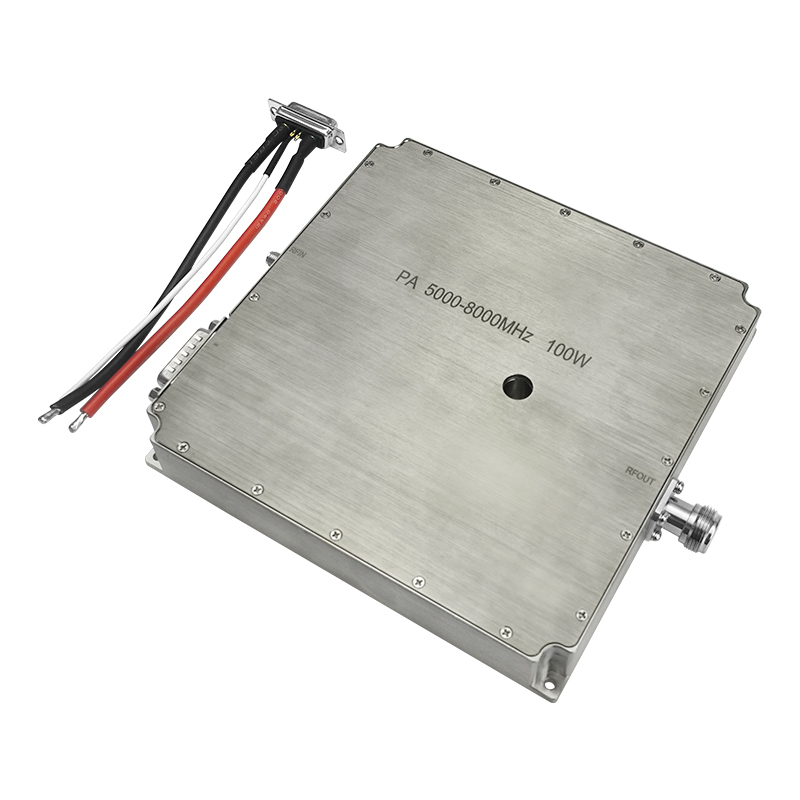

- Weitere Fotos
